PROSES DESAIN DATABASE
Database yang baik adalah database yang dapat memberikan informasi yang sesuai dengan kehendak user (pengguna). Maka dari itu perlu adanya proses desain database yaitu proses memilah dan memilih data-data yang memang dibutuhkan oleh sistem, alhasil informasi yang diberikan sesuai dengan kehendak pengguna. Istilah desain database dapat dipergunakan untuk memvisualisasikan bagian-bagian yang berbeda dari keseluruhan sistem database.Dalam melakukan proses desain database terdapat beberapa langkah yang harus dijalani yaitu :
- Analisis Persyaratan : memahami dan mengetahui data yang harus disimpan dalam database, aplikasi apa yang harus dibangun di atasnya, jenis operasi apa yang akan digunakan, dst.
- Desain Data Base Konseptual : berdasarkan informasi yang diperoleh dari tahap analisis persyaratan inilah dipergunakan untuk mengembangkan deskripsi data menjadi lebih tinggi. Pada langkah ini desainer sering membuat yang anmanya model E-R yang tujuan untuk membuat penyederhanaan gambaran tentang data yang sesuai dengan pemikiran user / pengguna.
- Desain Data Base Logika : disinilah proses merubah model E-R skema database yang rasional. Dengan tujuan untuk mendapatkan skema konseptual pada data rasional sehingga sering disebut skema logika.
- Perbaikan Skema : pengecekan sekumpulan relasi dalam skema sebelumnya (skema database rasional), supaya dapat menemukan problem yang ada dan memperbaikinya.
- Desain Data Base Fisik : pembentukan indeks pada beberapa tabel yang telah dibuatlah pada tahap ini dikerjakan. mengelompokkan tabel atau mendesain ulang yang bersifat substansial terhadap bagian dari skema database.
- Desain Aplikasi dan Keamanan : Keseluruhan proyek software yang menggunakan DBMS sebaiknya memperhitungkan faktor-faktor aplikasi yang ada diluar database, seperti enkripsi, digital sinature, dll.
DIAGRAM HUBUNGAN ENTITAS

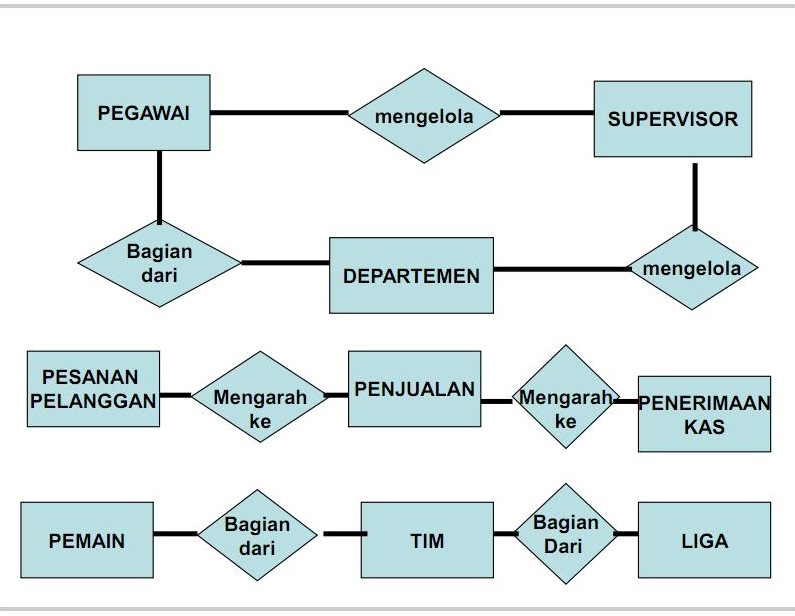

Diagram E-R :
suatu tehnik grafis yang menggambarkan skema database yang
menunjukkan berbagai entitas yang dimodelkan dan hubungan antar entitas tersebut.
Disamping itu juga secara grafis merupakan model suatu organisasi.
Entitas :
segala sesuatu yang informasinya ingin dikumpulkan dan disimpan dalam
organisasi. Dalam diagram E-R digambarkan dalam bentuk persegi panjang
MODEL DATA REA (Resource, Event, Agent)
Pembuatan model data adalah dari pemberian sebuah definisi database jadi pembuatan model data sangat mewakili seluruh aspek dari organisasi,termasuk interaksi dengan lingkungan luar.REA (Sumber daya, Data, Pelaku) model data REA adalah sebuah alat peraga berkonseptual pada bisnis mendasar sebuah rangkaian aktifitas organisasi. activities.
PROSES MEMBANGUN DATA REA DALAM SIKLUS TRANSAKSI
Membangun diagram REA untuk siklus
transaksi tertentu terdiri dari empat langkah berikut :
- Identifikasi pasangan kegiatan pertukaran ekonomi yang mewakili hubungan dualitas dasar memberi untuk menerima, dalam siklus tersebut.
- Identifikasi sumber daya yang dipengaruhi oleh setiap kegiatan pertukaran ekonomi dan para pelaku yang terlibat dalam kegiatan tersebut.
- Analisis setiap kegiatan pertukaran ekonomi untuk menetapkan apakah kegiatan tersebut harus dipecah menjadi suatu kombinasi dari satu atau lebih kegiatan komitmen dan kegiatan pertukaran ekonomi. Apabila perlu, ganti kegiatan pertukaran ekonomi aslinya dengan rangkaian kegiatan komitmen dan pertukaran ekonomi yang dihasilkan dari pemecahan kegiatan tadi.
- Tetapkan kardinalitas setiap hubungan.
